Подробная информация о продукте:
|
| АВТОМАТ ДЛЯ РЕЗКИ ПЛИТЫ: | НОЖНИЦЫ CNC ГИДРАВЛИЧЕСКИЕ | Напряжение тока: | 380V, 220V, 380V ориентированное на заказчика |
|---|---|---|---|
| Максимальная режа ширина (mm): | 3200, 4000,6000,2500 | Имя: | режа машина |
| Система управления: | Управление Estun E21 NC, Estun или Cybelec или Delam, E21S, Estun, E21/DAC360 | Резать материал: | Алюминий углерода нержавеющей стали металла стальной |
| Название продукта: | машина cnc гидравлическая режа | Тип: | QC12K-8x3200, ножницы луча качания |
| Выделить: | Гидравлические ножницы луча качания 2500,Гидравлические ножницы луча качания 4000,Машина для резки с поворотной балкой |
||

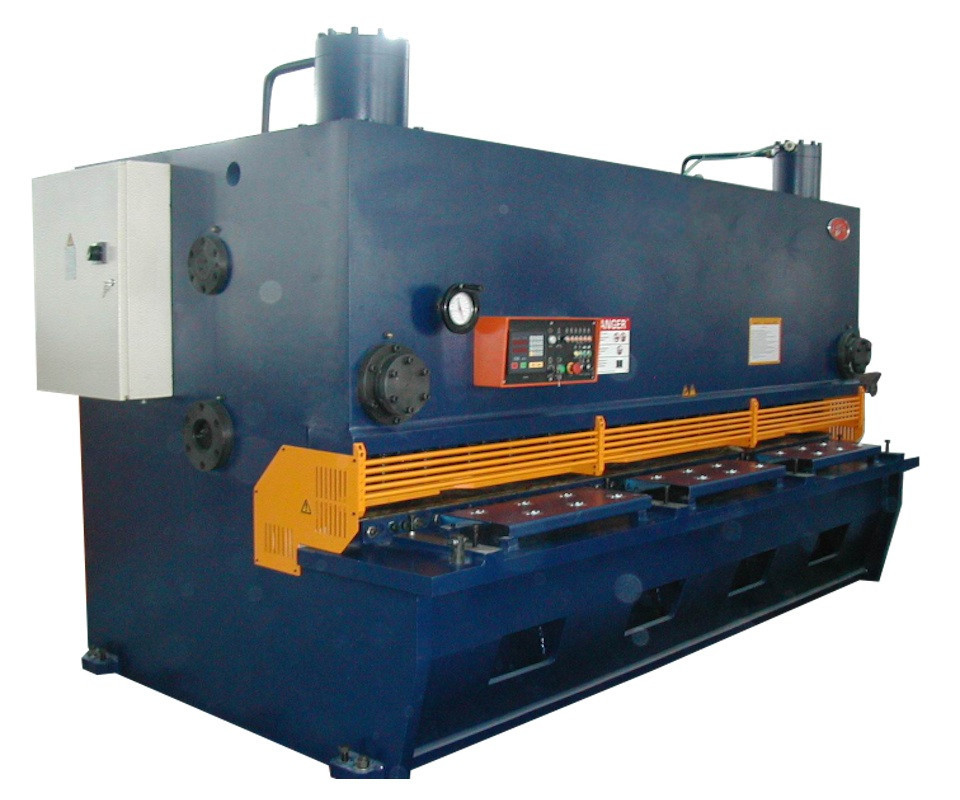

луча качания анализа механизма высокой точности машина гидравлического режа
. Машина принимает тип структуру маятника, который главным образом состоит из рамки, держателя ножа, механизма регулирования внешнеторгового и платежного баланса зазора между лопатками, питаясь механизма, переднего затвора, заднего затвора, гидравлической системы и электрической системы.
рамка 2.The сделана из стальной структуры, левый и правые вертикальные плита, worktable и сжимающая плита сварены во всю структуру. После сваривать, внутренний стресс исключен путем закалять, поэтому вся сталь хороша и стабильность высока.
польза 3.The немецкой широкомасштабной расточки пола и филировальных машин, используя метод обработки, для точности подвергая механической обработке, для обеспечения подвергая механической обработке точности.
4.Reliable Германия Rexroth интегрировало гидравлическую систему и гидравлическую передачу; дизайн может эффектно уменьшить проблемы причиненные утечкой рабочей жидкости.
5.Backgauge отрегулировано высокоточным винтом шарика управляемым регулятором E21S, во время отростчатого преобразователя частоты для предотвращения отбрасывать располагая прибора горизонтальный, значительно улучшая располагающ точность.
выравнивая прибор 6.Light, удобный для ручной операции; цилиндр давления с встроенным механизмом весны и нижний конец поставленный с особенным материальным набивкой для предотвращения алюминия или других мягких материалов от быть отпечатанным.
Принятую полностью сваренную рамку, исключенный вибрацией стресс, высокую ригидность, гидравлическую вынуждающую систему, систему возвращения цилиндра азота, прибор крепкого и прочных, лезвия регулировки зазора и прецизионную установку можно легко эксплуатировать, линия тени для хорошего вырезывания, фотоэлементы на задних частях машин как предохранитель защиты к оператору и другие люди, ход backgauge будет проконтролирован и показанный E21 NC, backgauge приходит с коробкой редуктора
Одиночный или непрерывный ход на вашем варианте, электрической двери открытой, машине остановит работать, масляный бак и электрический дверь шкафа приведенные с резиновыми уплотнениями, горло приведенное с крышкой
Передняя плита поддержки приведенная с шариками, таким образом, облегчает кормить плиту
| модель | длина вырезывания (mm) | режущ толщину (45 Kgs/mm2) | резать толщину (70kkgs/mm2 | угол грабл (фиксированный) | Но. ходов/минуты | глубина горла | Но. владения вниз поднимают домкратом | заднее stroek датчика |
задний размер датчика (x) (мини режа прокладка) |
сила мотора (KW) |
емкость масла | *width length*height | высота под полом | приблизительный вес (t) |
| QC12Y-4*2000 | 2000 | 4 | 2 | 1°30 ′ | 15 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2590*1520*1450 | 650 | 3,3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1520*1450 | 650 | 4,2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1°30 ′ | 11 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1520*1450 | 650 | 5,3 |
| QC12Y-6*2000 | 2000 | 6 | 3 | 1°30 ′ | 18 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2490*1610*1620 | 800 | 4,6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1°30 ′ | 14 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1610*1650 | 800 | 6,8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1°30 ′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1°30 ′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5,2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1°30 ′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7,2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8,5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1°48 ′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8,2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9,5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1°48 ′ | 12 | 140 | 11 | 800 | 20 | 18,5 | 220L | 3370*2100*1790 | 800 | 7,5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 18,5 | 260L | 4070*2100*1790 | 800 | 8,5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11,5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2° | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12,5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2° | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | 10 | 2° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15,5 |
| QC12Y-20*3200 | 3200 | 20 | 10 | 2° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15,8 |
| QC12Y-20*4000 | 4000 | 20 | 10 | 2°30 ′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
