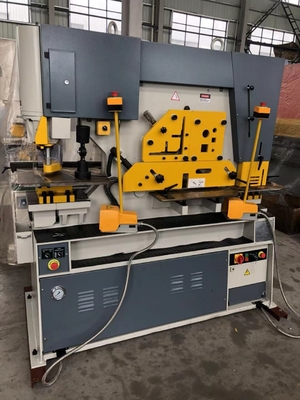

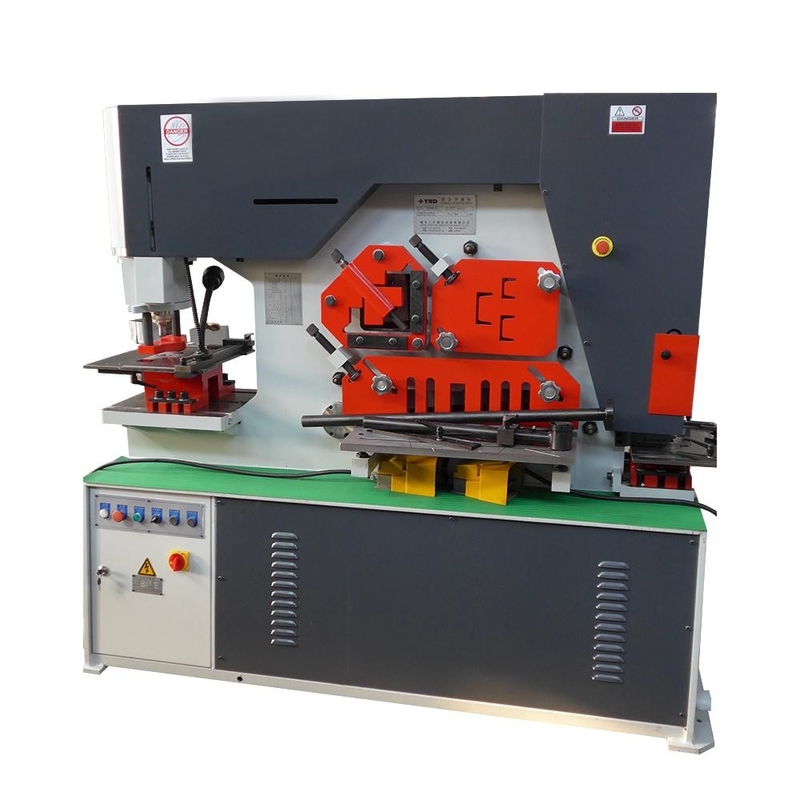

Вырезывание 16mm пунша ножниц металла ironworker Q35Y-16 55Ton

Профессиональное руководство по производству 380-400 В, гидравлический перфоратор и ножницы для штамповки и резки

Основные функции и возможности
- Двухцилиндровый гидравлический штамповочно-ножничный станок
- Пять независимых станций для пробивки, резки, вырубки, разреза
- Большой перфорационный стол с многоцелевым валиком
- Съемный блок стола для пробивки выступающих швеллеров/полок балок.
- Универсальный суппорт для штампа, установлен легкосменный держатель пуансона, адаптеры для пуансона прилагаются.
- Угловая, круглая и квадратная сплошная моноблочная станция обрезки
- Задняя надрезная станция, маломощный толчковый режим и регулируемый ход на пробивной станции
- Централизованная система смазки под давлением
- Электрическая панель с элементами защиты от перегрузки и встроенными органами управления
- Безопасная подвижная педаль

Описание продуктов

МОДЕЛЬ	Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30
ПРОБИВАНИЕ
Давление пробивки	55 тонн	75 тонн	110 тонн	140 тонн
Пробивная способность	¢22 х 20	¢26 х 22	¢31 х 27	¢36 х 32
(Диаметр х толщина)	¢50 х 9	¢50 х 12	¢50 х 17	¢50 х 23
Глубина горла	300	355	400	600
					:
Штамповка фланца канала (высота)	180	180	180	180
Максимум.Длина хода	100	100	100	100
циклов/мин.(ход 20 мм)	30	30	28	40
Рабочая высота до штампа	950	1050	1050	1120
ПЛОСКАЯ РЕЗКА
Плоские ножницы	350 х 15	460 х 15	610 х 18	600 х 20
(Ширина х толщина)	240 х 20	300 х 20	400 х 25	400 х 30
Длина клинка	410	485	620	610
Угловой фланец	70	75	90	100
Рабочая высота	910	926	920	920
УГЛОВАЯ РЕЗКА
При сдвиге под углом 90º	130 х 130 х 13	152 х 152 х 13	152 х 152 х 18	205 х 205 х 18
Под углом 45º Стрижка под углом	60 х 60 х 6	60 х 60 х 6	70 х 70 х 7	70 х 70 х 7
Рабочая высота	1115	1165	1185	1185
РЕЗКА БРУТА
Ножницы для круглых стержней	¢45	¢50	¢60	¢65
Квадратный стержень	40 х 40	50 х 50	50 х 50	55 х 55
Канальный сдвиг	130*	152*	180*	203*
Я сдвига луча	130*	152*	180*	203*
Рабочая высота	1220	1270	1310	1370
ВЫРЕЗЫВАНИЕ
Прямоугольный вырез (Ш x Г x Т)	50,8 х 90 х 9	50,8 х 90 х 12	63,5 х 90 х 13	63,5 х 90 х 16
Vee-Notcher (сторона x сторона x T)	90 х 90 х 10*	90 х 90 х 12*	105 х 105 х 13*	105 х 105 х 16*
Большой V-образный вырез (сторона x сторона x T)	145 х 145 х 8*	145 х 145 х 10*	145 х 145 х 13*	145 х 145 х 13*
Рабочая высота	910	926	920	920
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
Листогибочный пресс с одинарным V-образным вырезом (Ш x Т)	250 х 15*	250 х 15*	250 х 20*	250 х 20*
Листогибочный пресс Multi-Vee (Ш x Т)	500 х 5*	500 х 5*	700 х 5*	700 х 5*
Изгиб под углом	102 х 6*	102 х 8*	102 х 13*	102 х 13*
Надрезы на трубах	¢114*	¢114*	¢114*	¢114*
ДРУГОЙ
Мотор	4 кВт	5,5 кВт	7,5 кВт	11 кВт
Чистая восьмерка (апрель)	1600 кг	1800х	3800 кг	4800 кг
					:
Общий вес (апрель)	1800 кг	2000 кг	4000 кг	5000 кг
Размеры машины (апрель)	1710x800x1770	1860x800x1900	2360x960x2090	2720x1040x2300
(Д х Ш х В)

Характеристики

Имя	Гидравлическая одиночная штамповочная машина
Максимум.Толщина резки (мм)	16 мм
Автоматический уровень	Руководство
Угол сдвига	90
Длина лезвия (мм)	25 мм
Ход заднего упора (мм)	10 - 80 мм
Глубина горловины (мм)	300 мм
Условие	Новый
Имя бренда	DC40Y
Мощность (кВт)	4 кВт
Вес (кг)	1400 кг
Место происхождения	Китай
Напряжение	380-400В
Размер(Д*Ш*В)	1650*750*1800мм
Сертификация	ce
Гарантия	1 год
Отчет об испытаниях оборудования	При условии
Видео выездного осмотра	При условии
Основные компоненты	Мотор, насос
